MAX7219: bewegende tekst met de Adafruit_GFX Max72xxPanel libary:

In deze les gaan we 4 MAX7219's aansturen. Dat doen we door gebruik te maken van de Adafruit_GFX libary, met allemaal lettertypes, figuren en tekens en de MAX72xxPanel, voor het aansturen van het display. Later zal er ook nog een algemene les komen over de Adafruit_GFX of over de MAX7219xxPanel.

Wat heb je nodig?

• Arduino Uno (mag ook een andere zijn, maar in deze les gebruiken we de Uno)
• 4x MAX7219 (het kunnen ook meerdere enkelen, aan elkaar gekoppeld zijn)
• Draadjes, in alle kleuren

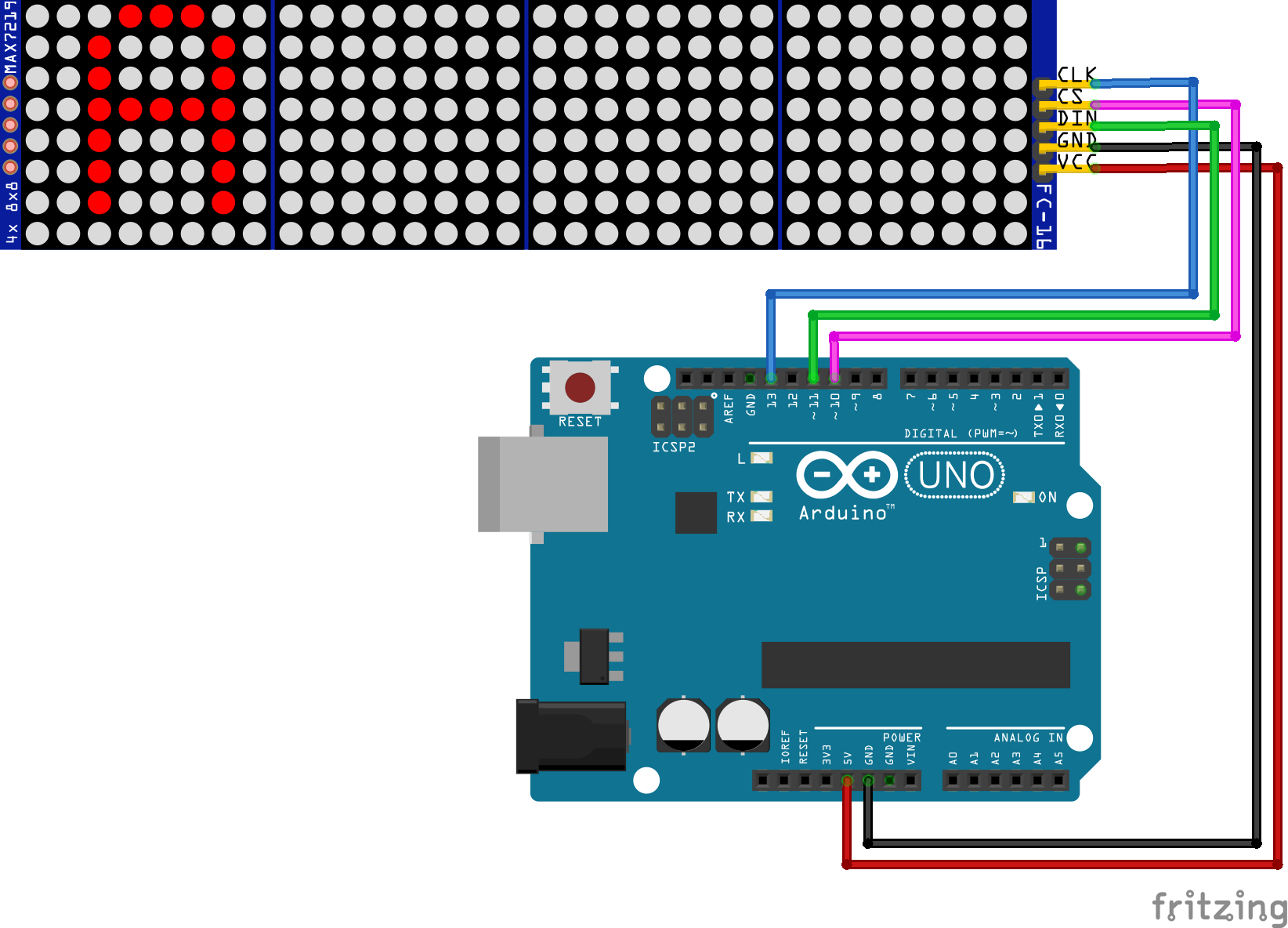

Schakeling:

Libaries:

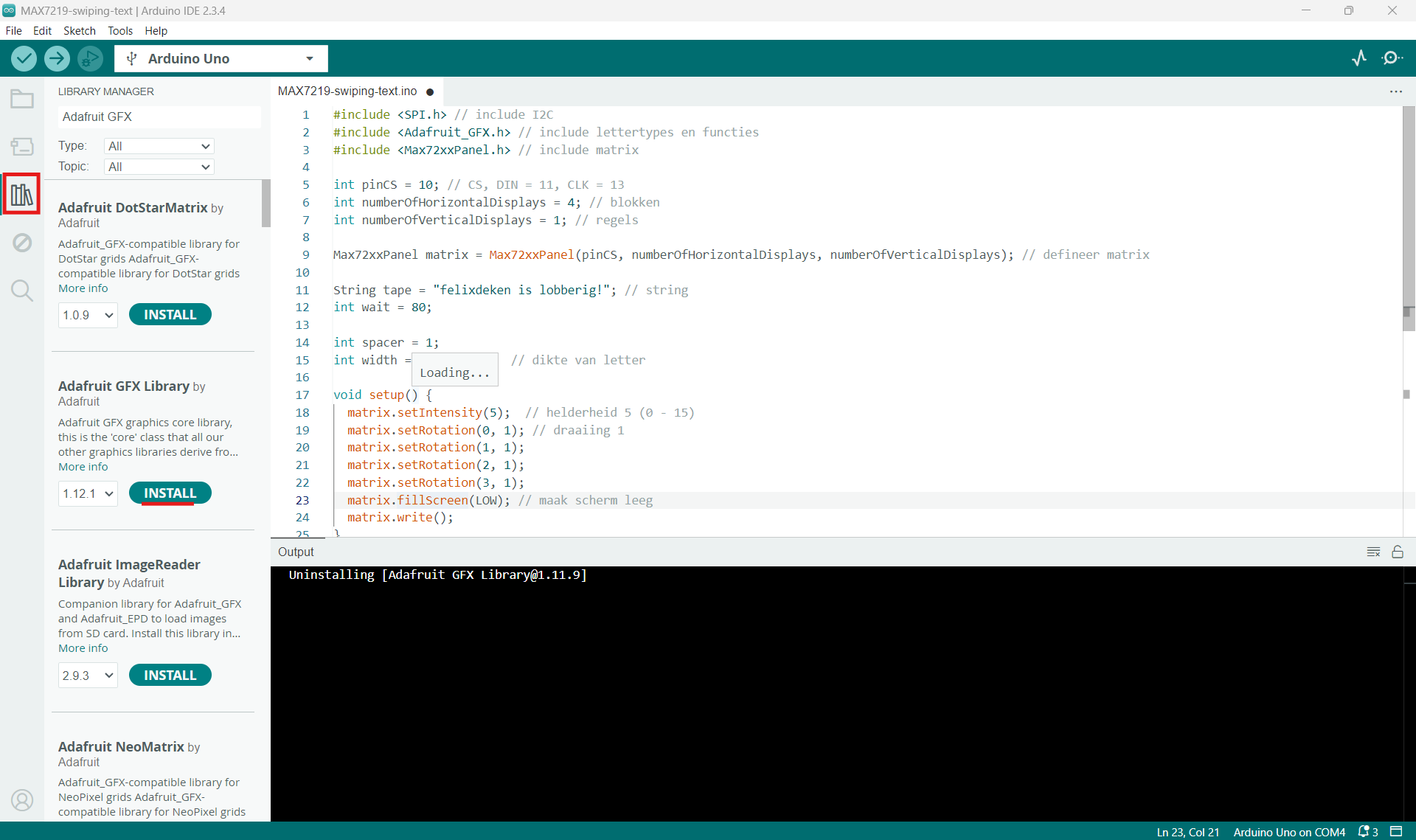

Voor dit project heb je meerdere libaries nodig. De eerste libary, SPI.h , is een standaard arduino libary die niet dus ook niet hoeft te installeren. De Adafruit_GFX.h moet wel geïnstalleerd worden. Dit is een libary, die terug komt is heel veel lessen. Je kunt deze installeren door "adafruit gfx" op te zoeken in de libary manager van Arduino IDE, en dan "Adafruit GFX Libary" te selecteren.

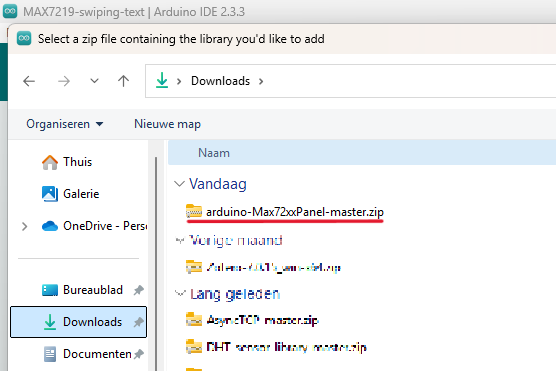

De MAX72xxPanel.h kan niet via dat menu installeerd worden, dus je moet de onderstaande libary (MAX72xxPanel.zip) downloaden en op de Arduino IDE, naar sketch > include libary > add .zip libary gaan. Dan kan je naar downloads gaan en de "arduino-Max72xxPanel-master" aanklikken. Dan wordt die libary geïnstalleerd. In de afbeeldingen hieronder zie je ook hoe je dit moet doen: (Geen paniek, het hoort dat je een deel niet kan lezen!)

Code:

#include <SPI.h> // include I2C
#include <Adafruit_GFX.h> // include lettertypes en functies
#include <Max72xxPanel.h> // include matrix

int pinCS = 10; // CS, DIN = 11, CLK = 13
int numberOfHorizontalDisplays = 4; // blokken
int numberOfVerticalDisplays = 1; // regels

Max72xxPanel matrix = Max72xxPanel(pinCS, numberOfHorizontalDisplays, numberOfVerticalDisplays); // defineer matrix

String tape = "Arduino op Tobiv.nl!"; // string
int wait = 80;

int spacer = 1; // pixels van spatie
int width = 5 + spacer;  // dikte van letter

void setup() {
  matrix.setIntensity(5);  // helderheid 5 (0 - 15)
  matrix.setRotation(0, 1); // draaiing 1
  matrix.setRotation(1, 1);
  matrix.setRotation(2, 1);
  matrix.setRotation(3, 1);
  matrix.fillScreen(LOW); // maak scherm leeg
  matrix.write();
}

void loop() {
  drawString(tape); // teken de tekst
}
void drawString(String tape){
  for (int i = 0; i < width * tape.length() + matrix.width() - 1 - spacer; i++) {
    matrix.fillScreen(LOW);

    int letter = i / width; // bereken letter
    int x = (matrix.width() - 1) - i % width;
    int y = (matrix.height() - 8) / 2;
    while (x + width - spacer >= 0 && letter >= 0) { // voor elke led
      if (letter < tape.length()) {
        matrix.drawChar(x, y, tape[letter], HIGH, LOW, 1); // print de led
      }
      letter--; // maak letter 1 minder
      x -= width; // opschuiving
    }
    matrix.write();
    delay(wait);
  }
}

Hoe werkt de code?
